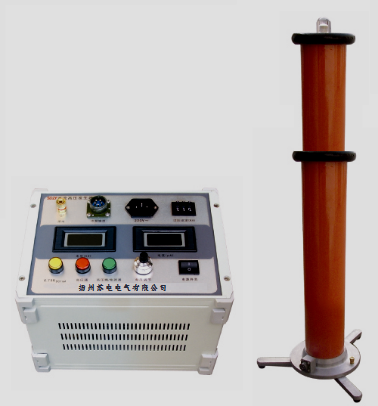

二级承试直流高压发生器

浏览次数:

   详细介绍

一、产品简介

   二级承试SDZF-250KV/5mA直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。

直流高压发生器采用高频倍压电路,应用新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。⑴使纹波系数更小;⑵增设了高精度0.75UDC-1mA功能按纽,给氧化锌避累器测试仪带来了极大的方便.⑶高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度.⑷输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单,产品运用新低电压微电流接地保护电路,保护了试验人员的安全 。

二、产品规格及主要技术性能

      规  格

技术参数

60/2-10

120/2-10

120/2-10

250/2-5

120/300

3/2

其 它

等 级

输出电压(kV)

60

120

120

250

120/300



600~800kV等合同

定做。

输出电流(mA)

2-10

2-10

2-10

2-5

2-5

输出功率(W)

120-600

240-1120

400-1120

500-1250

600

充电电流(mA)

3.0

3.0

3.0

3.0

4.5/3.0

机箱重量(kg)

4.3

4.3

4.4

4.5

8.1


倍压筒高度(mm)

Φ80

×500

Φ80

×770

Φ110

×770

Φ110

×820

Φ110

×1350


倍压重量(kg)

6.3

9.8

12

7.6

12.6

高压极性

负极性

工作电源

                         220V±10%

电压测量误差

                        1%±1个字节

电流测量误差

  1%±1个字节

过压整定误差

≤1%

0.75切换误差

≤1%

纹波系数

                          ≤0.5%

电压稳定度

随机波动.电源电压变化±10%.≤0.5%

工作方式

间断使用:额定负载30分钟;1.1倍额定电压使用:10分钟

环境温度

-15℃~50℃

相对湿度

当温度为25℃时不大于90%(无凝露)

海拔高度

1120米以下


三、产品成套性

1、控制机箱        1台;

 2、高压倍压筒             1节

3、电源线          1根;

4、高频输出多芯电缆线     1根;

 5、使用说明书      1份;

 6、放电棒                 1根;

7、备用保险丝10A  2只

8、专用接地线            1根;

9、产品检验合格证        1份


我公司常年提供:承装(修、试)2-5级资质的,试验仪器及施工设备工具的租赁业务,欢迎来电咨询!
